Рулонные шторы зебра (день ночь) Уни-1

Выберите материал для рассчета стоимости готового изделия

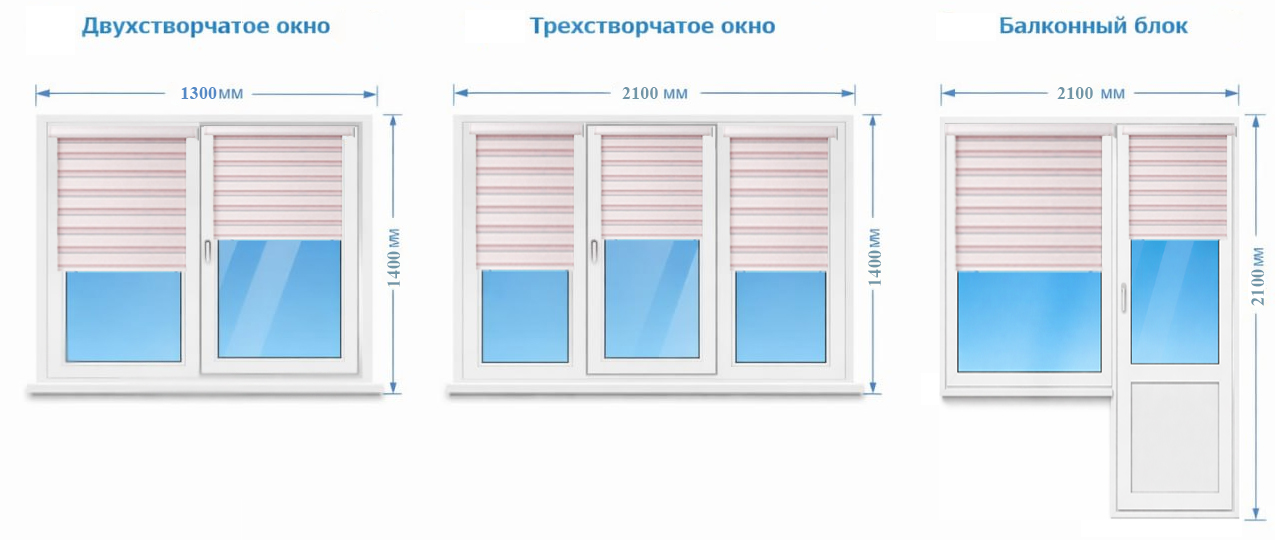

Варианты исполнения в интерьере

Подробная информация
Рулонные шторы зебра (день ночь) Уни-1 Рулонные шторы зебра (день ночь) фото 4
Рулонные шторы зебра (день ночь) Уни-1 Рулонные шторы зебра (день ночь) фото 5
Рулонные шторы зебра (день ночь) Уни-1 Рулонные шторы зебра (день ночь) фото 6
Рулонные шторы зебра (день ночь) Уни-1 Рулонные шторы зебра (день ночь) фото 7

ЗАМЕР СИСТЕМЫ УНИ 1

Замер УНИ1

МОНТАЖ СИСТЕМЫ УНИ 1

монтаж рулонной шторы уни 1 схема

1. Установка изделия со сверлением.

1.1. Распаковать жалюзи, аккуратно разрезав упаковочный рукав. Будьте осторожны с режущими предметами, которые могут поцарапать изделие. Раскрутить цепочку управления (если есть).

1.2. Снять боковые декоративные крышки (1) c короба (11) и вкрутить по одному саморезу (5) на 2-3 мм в каждый боковой кронштейн (2) в место, обозначенное на рисунке.

1.3. Приложить изделие к раме окна. Опустить полностью полотно ткани (4). Выровнять короб так, что- бы ткань по ширине равномерно закрывала световой проём окна. Прикинуть расположение направляю- щих (3). Для UNI-зебра убедиться в закрытии светового проема при опущенном полотне ткани.

1.4. Прикрутить короб одним саморезом с любой стороны. Поворачивая свободный край короба, добиться равномерности закрытия светового проема (при необходимости). Если рама окна неровная, то короб относительно линий рамы будет установлен не параллельно.

1.5. Закрутить полностью второй саморез на свободном краю короба. Вкрутить оставшиеся два самореза по одному в каждый кронштейн.

1.6. Обезжирить на раме места крепления направляющих. Для UNI-зебра вставить нижний отвес в ткань.

1.7. Отклеить защитную ленту с двустороннего скотча (8) на направляющих и приклеить их. Торцы С-образных направляющих изделия должны входить в специальные пазы в коробе, плоские – упираться в короб. Если изделие с плоскими направляющими (UNI 1), то полотно будет двигаться между ними и стеклом. В изделиях UNI 2 полотно двигается в направляющих типа “C”. Светового зазора между тканью и направляющими быть не должно. В направляющие типа “С” снизу вставить заглушки (6).

1.8. Опустить полотно в нижнее положение и установить нижний ограничитель цепи. Нижняя планка (9) должна висеть в воздухе (зазор 1-2 мм).

1.9. Поднять полотно в верхнее положение и установить верхний ограничитель цепи. Нижняя планка должна выступать из под короба на 1-2 см.

1.10. Прикрутить саморезом держатель цепи на раму окна (если необходимо).

2. Установка изделия без сверления с помощью двустороннего скотча.

2.1. Обезжирить на раме окна места установки короба и направляющих.

2.2. Приложить изделие к раме окна. Опустить полотно ткани (4) на 10-15 см. Выровнять короб таким образом, чтобы ткань по ширине равномерно закрывала световой проём окна. Отметить карандашом на раме положение короба. Прикинуть расположение направляющих (3).

2.3. Отклеить защитную пленку с двустороннего скотча на дополнительном профиле короба и подкладочных плитках боковых кронштейнов.

2.4. Аккуратно, ориентируясь на метки, приклеить короб.

2.5. Приклеить направляющие. В остальном установка изделия на скотч аналогична установке со сверлением (п.п.1.2, 1.4 и 1.5 опустить).

Установка изделия с пружиной производится аналогично за исключением п.п.1.8…1.10.

Царапины на коробе или направляющих можно удалить при помощи белой тряпки смоченной ацетоном.

  • Натяжитель цепи. Позволяет зафиксировать цепь вдоль плоскости рамы и сохранить возможность управления изделием.

  • Тип крепления: со сверлением или на скотч

РАЗЛИЧИЕ МЕЖДУ УНИ-1 И УНИ-2

Рулонные шторы UNI1 имеют чуть более компактный короб и плоские направляющие, позади которых перемещается ткань. Глубина штапика (то, нсколько глубоко стекло утопает в раму) должна быть 1-1.5 см. Штапик при этом должен быть прямым, не скошенным и не круглым.

Рулонные шторы UNI2 это практически та же система, но направляющие имеют П-образную форму, и ткань перемещается внутри самой направляющей, при этом глубина штапика и его форма не важны.

Различия UNI 1 от UNI 2

Отличия УНИ1 от УНИ2

УНИ-1 зебра рулонные шторы зебра уни-1

Рулонные шторы UNI 1 ЗЕБРА марки «Lamelia» с данным типом управления предназначены для установки на вертикальные и поворотно-откидные окна ПВХ с углом наклона 0-15°.

  • Ткань разматывается внутри пространства штапика (между стеклом и направляющей)

  • Ткань наматывается на трубу, расположенную внутри короба

  • Плоские направляющие

  • Подъем и опускание тканевого полотна осуществляется посредством цепи управления, проходящей через механизм управления барабанного типа, который может располагаться слева или справа в верхней намоточной трубе.

  • Фиксация тканевого полотна возможна на любом заданном уровне.

  • Для моделей данного типа возможен монтаж на раму различными способами:

    • сверление

    • приклеивание на скотч

  • Цвет фурнитуры UNI 1 ЗЕБРА: белый, коричневый, светлый дуб, золотой дуб и махагони.

  • Для окон ПВХ с прямоугольным штапиком и глубиной не менее 14 мм

Размер и длина управления  рулонные шторы зебра уни-1
