Автоматические рулонные шторы, которые по сигналу пожарной сигнализации перекрывают проём и отсекают огонь и дым: противопожарные с пределом EI 60 (и EI 120 с орошением) и дымозащитные E 30, E 60, E 120. Ширина проёма до 40 метров, полотно группы НГ, короб и направляющие из стали. Подбираем по проекту и размерам проёма, изготавливаем под объект.

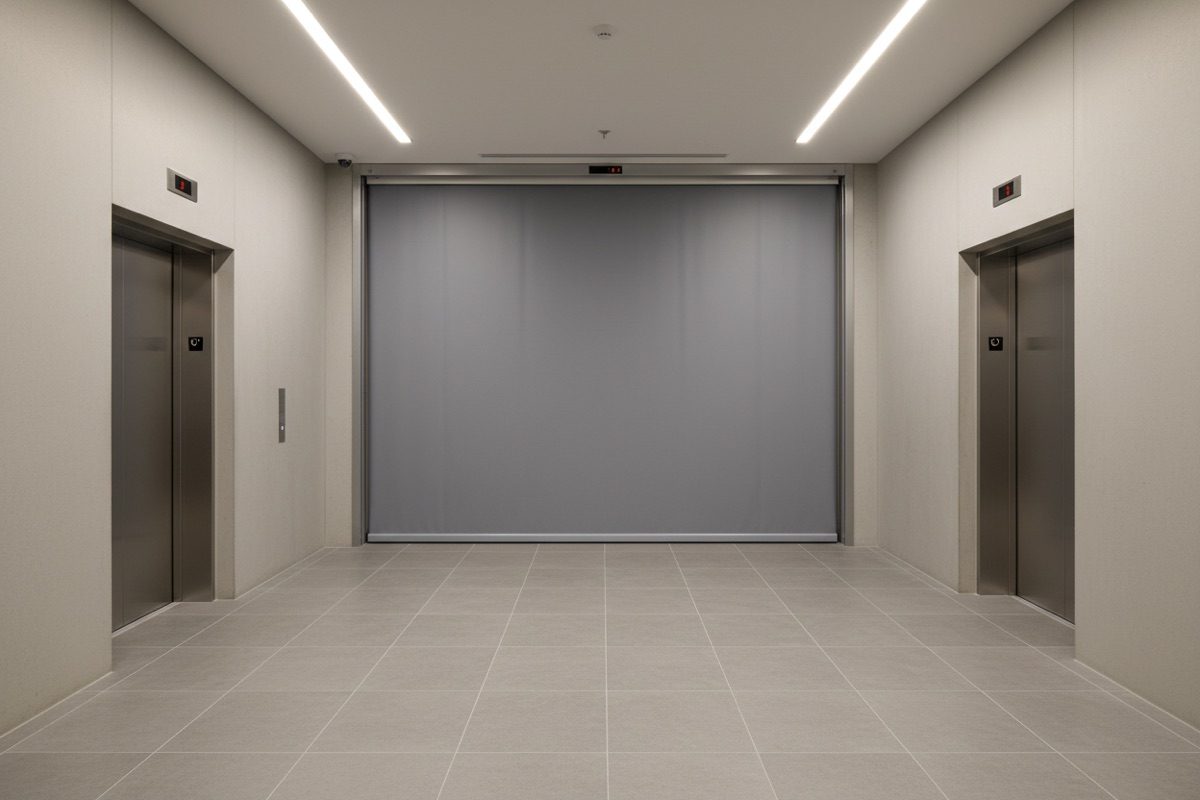

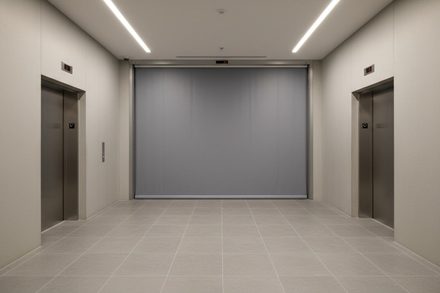

Противопожарная штора — это заполнение проёма противопожарной преграды: рулонное полотно из негорючих материалов, которое в обычном режиме намотано на вал в коробе под потолком и не мешает людям и технике, а по сигналу автоматики опускается и делит здание на пожарные отсеки. Такие шторы ставят там, где противопожарные ворота или тамбур-шлюз невозможны по архитектуре: в атриумах, торговых галереях, на рампах паркингов, в лифтовых холлах, у эскалаторов. Мы подбираем изделие по проекту и размерам проёма и поставляем его на объект; остальную солнцезащиту — из нашего каталога.
Тип выбирают не по внешнему виду, а по задаче из проекта: нужно ли держать температуру или достаточно отсечь дым, какой ширины проём и есть ли на объекте система орошения.

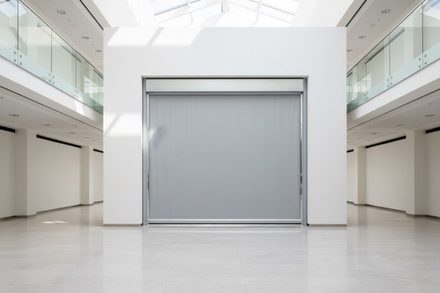

Полотно-сэндвич из огнестойких материалов толщиной не менее 7,9 мм: держит и целостность, и теплоизоляцию — 60 минут. Полностью перекрывает проём шириной до 14 м и высотой до 10 м. Основной вариант для заполнения проёмов противопожарных преград.

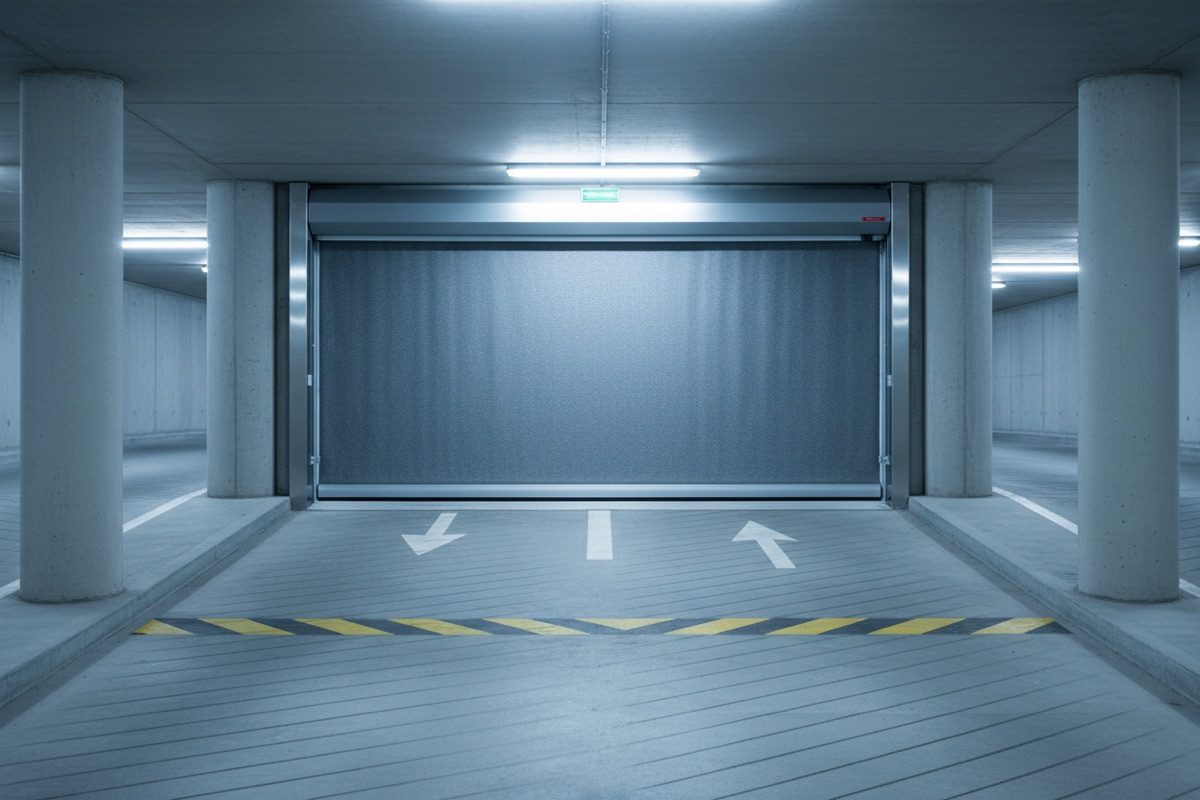

Тот же принцип, но полотно охлаждается водой от дренчерной или спринклерной установки — предел поднимается до 120 минут, а ширина проёма — до 24 м. Решение для рамп паркингов, складов и проёмов, где ворота ставить некуда.

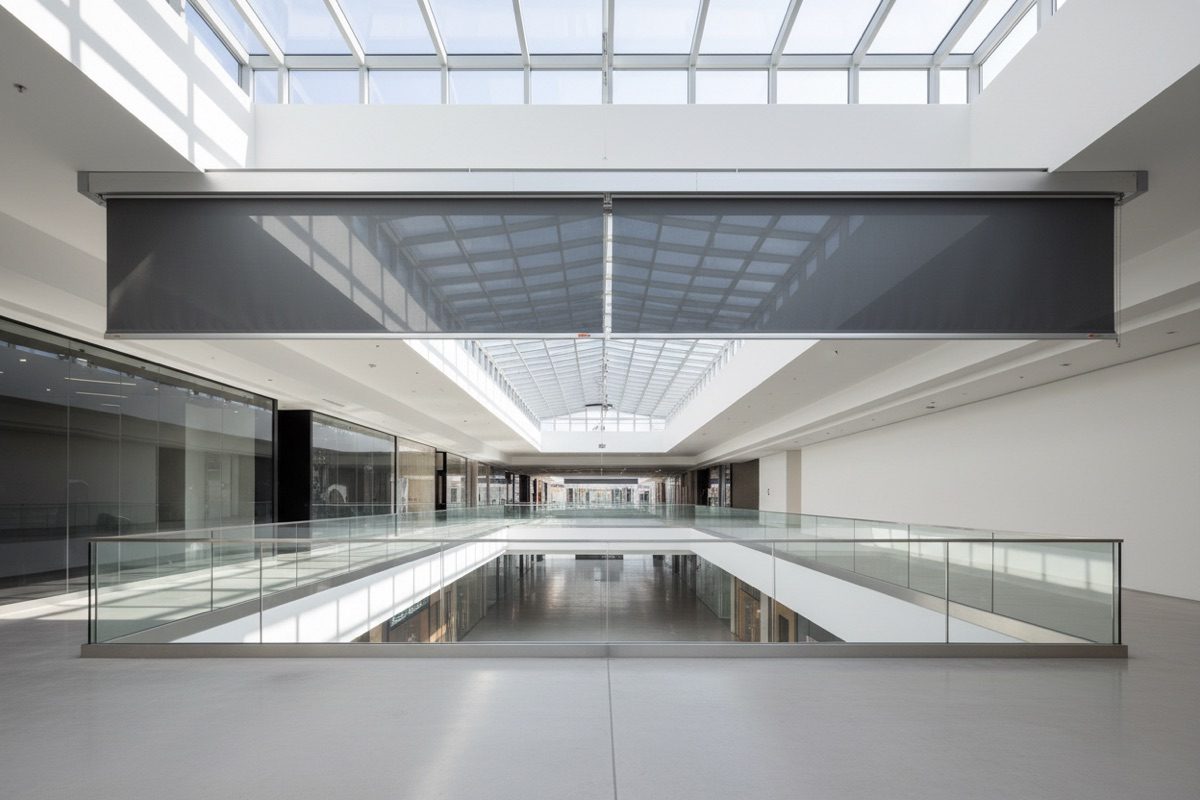

Композитная термостойкая ткань толщиной 1 мм: отсекает дым в подпотолочном пространстве, на путях эвакуации и у лифтовых шахт. Опускается полностью или только до границы дымового слоя, не мешая людям выходить. Ширина проёма — до 40 м.

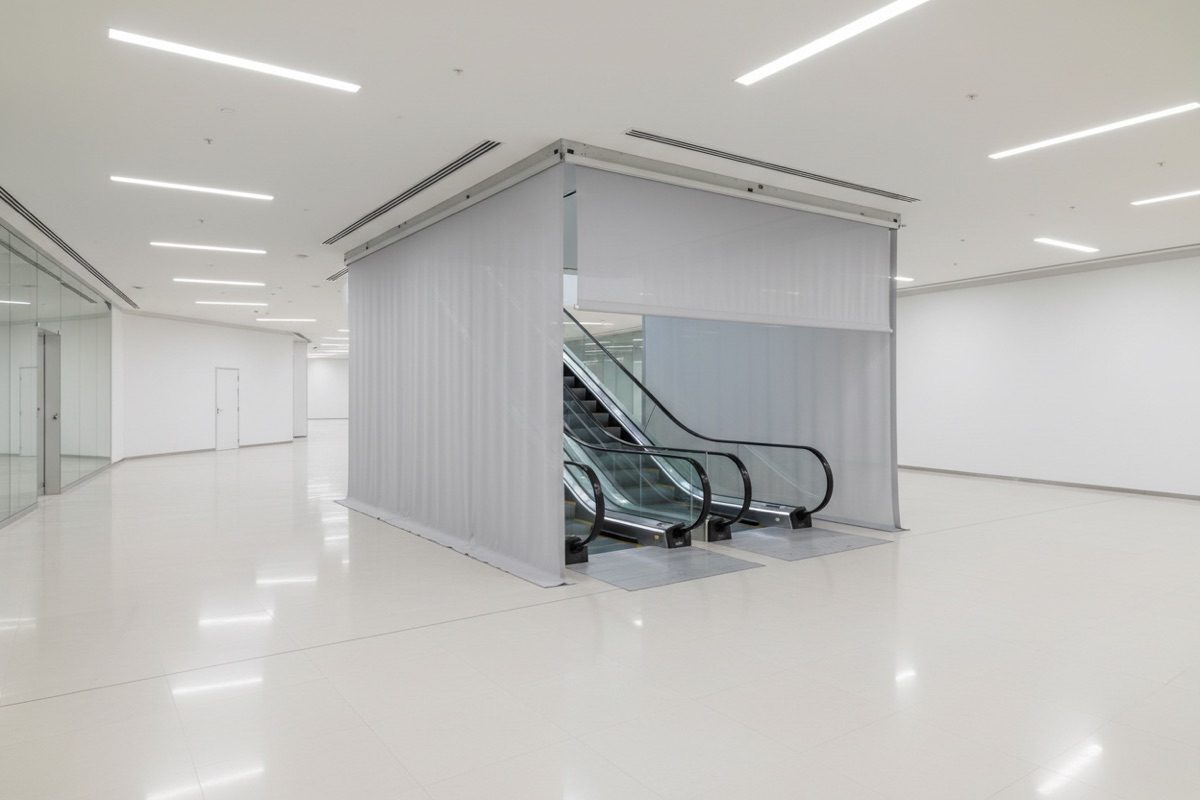

Несколько валов, объединённых в одну конструкцию: полотно замыкает проём по контуру и отсекает атриум, эскалатор или лестницу целиком. Периметр изделия — до 640 м, пределы E 30, E 60, E 120.
Короб и П-образные направляющие — стальной лист 1,5–3 мм с порошковой окраской по RAL; внутривальный электропривод с тормозом и отсекающая шина, натягивающая полотно по низу. Монтаж встроенный в проём, накладной на стену или подвесной к перекрытию.
Многовальные и модульные сборки для широких проёмов, наклонные и горизонтальные исполнения, перехлёст полотен (от 40 см для дымозащитных и от 60 см для противопожарных). Считаем конструкцию под конкретный узел, а не подгоняем объект под типовой размер.
Паспортные данные по четырём исполнениям — то, что нужно проектировщику и службе эксплуатации на этапе выбора:
| Характеристика | Противопожарная штораполное перекрытие проёма | Противопожарная штора с орошениемохлаждение полотна водой | Дымозащитная штораотсечка дыма | Дымозащитный экран-гармошказамкнутый контур |
|---|---|---|---|---|
| Предел огнестойкости | EI 60 | EI 120 (с орошением) | E 30, E 60, E 120 | E 30, E 60, E 120 |
| Максимальная ширина проёма | до 14 000 мм | до 24 000 мм | до 40 000 мм | 40 000 мм* |
| Максимальная высота проёма | до 10 000 мм | до 8 500 мм | до 10 000 мм | 8 000 мм |
| Вес конструкции, кг на 1 п. м | до 95 | до 70 | до 70 | до 80 |
| Вес полотна, кг на 1 п. м | 2,1 | 0,8 | 0,8 | 0,8 |
| Полотно шторы | Сэндвич из огнестойких материалов толщиной не менее 7,9 мм, показатель пожарной опасности НГ по ГОСТ 30244-89 | Композитные термостойкие ткани толщиной 1 мм, показатель пожарной опасности НГ по ГОСТ 30244-89 | Композитные термостойкие ткани толщиной 1 мм, показатель пожарной опасности НГ по ГОСТ 30244-89 | Композитные термостойкие ткани толщиной 1 мм, показатель пожарной опасности НГ по ГОСТ 30244-89 |
| Короб и направляющие | Стальной лист 1,5–3 мм | Стальной лист 1,5–3 мм | Стальной лист 1,5–3 мм | Стальной лист 1,5–3 мм |
| Цвет короба и направляющих | каталог RAL | каталог RAL | каталог RAL | каталог RAL |
| Цвет полотна | серебристо-серый / белый | серебристо-серый / белый | серебристо-серый / белый | серебристо-серый / белый |
* Максимальный периметр изделия — до 640 м. Ориентир по стоимости: дымозащитные шторы — от 4 400 ₽/м², экран-гармошка — от 7 700 ₽/м² без монтажа. Точную цену считаем по проёму, пределу огнестойкости и составу автоматики.

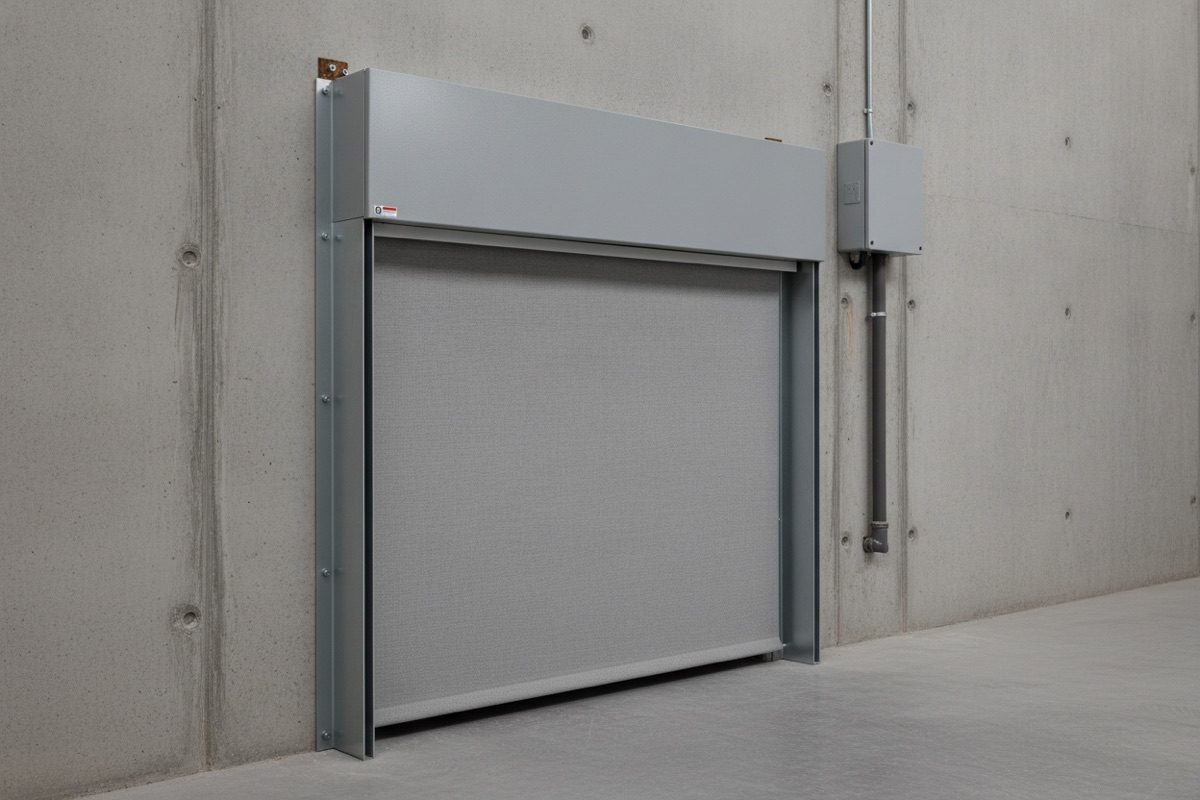

Полотно из негорючих материалов наматывается на вал с внутривальным электроприводом и тормозом; вал и механика закрыты стальным коробом с боковыми крышками. По бокам — П-образные стальные направляющие, снизу — отсекающая шина, которая натягивает полотно и уплотняет притвор к полу. Все металлические детали окрашиваются порошком по каталогу RAL, поэтому конструкция вписывается в отделку, а не торчит серым ящиком.
Блок управления подключается к пожарной сигнализации здания: сигнал тревоги — и штора начинает опускаться в течение секунды. Дымозащитные экраны программируются на многоступенчатое опускание — сначала до границы дымового слоя, затем ниже. Предусмотрены полуавтоматический режим с пульта, ручное управление кнопкой и функция аварийного подъёма, чтобы выпустить человека из отсечённой зоны. Приводы относятся к электроприёмникам первой категории надёжности: питание от двух независимых источников, 24 В постоянного тока, огнестойкие кабельные линии.
Как одна и та же задача решается на разных объектах — галерея, паркинг, атриум, лифтовый холл. Работы по солнцезащите на наших объектах — в разделе «Наши работы», комплексное оснащение зданий — на странице для отдела снабжения.
Монтаж, пусконаладка и обслуживание заполнений проёмов противопожарных преград — лицензируемый вид работ (№ 99-ФЗ, Постановление Правительства РФ № 1128). Поэтому мы чётко делим зоны ответственности:
Документы, по которым подбираются предел огнестойкости, тип шторы и схема управления — на них ссылается проект и по ним объект принимает надзор:
Штора обязана сработать один раз — в день пожара. Чтобы это произошло, её проверяют по графику; ниже — типовой регламент, который закладывают в эксплуатацию объекта.
Силами владельца: осмотр полотна, направляющих, отсекающей шины и привода по инструкции производителя, запись в журнал.
Квалифицированным персоналом: кабельные линии, контроллеры, проверка скорости движения полотна и работы кнопок управления.
Замер напряжения на блоке питания, регулировка зазоров в направляющих и скорости опускания, полный тест срабатывания от сигнализации.
Персоналом производителя: годовой объём работ плюс замена изношенных деталей и резервного источника питания.
Берём раздел проекта или требование надзора: какой предел огнестойкости нужен, где проходит граница отсека, есть ли на объекте орошение.
Специалист снимает размеры, проверяет отклонение плоскости проёма, конструкцию стен и перекрытия и место под короб и привод — выезд бесплатный.
Согласуем тип шторы, предел, способ монтажа (встроенный, накладной, подвесной), цвет по RAL и состав автоматики. Даём расчёт и условия оплаты — с НДС и без.
Изделие делается под размеры проёма и приходит на объект комплектом: полотно, короб, направляющие, привод, блок управления и документы.
Устанавливает и стыкует с пожарной сигнализацией лицензированная монтажная организация; после испытания срабатывания объект получает акты и инструкцию по обслуживанию.
